注塑机节能改造

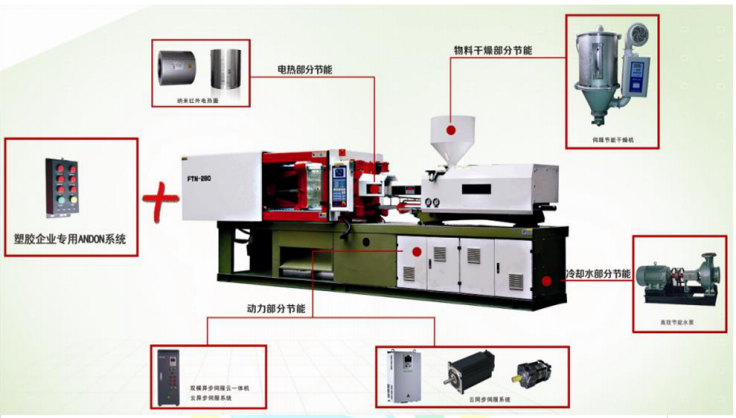

1.1 “四位一体” 注塑机节能服务
塑胶机械“4+1”节能解决方案是福泽能源公司提出的节能改造方
案，该方案涵盖了伺服系统、伺服干燥机、纳米电热圈、高效水泵四大
部件。
一、电热圈能耗 约占整机用电总量的 15%-30%
节能方案：采用纳米红外节能圈取代普通电热圈
节能率：30%—80%，9-12 个月收回成本
二、干燥机能耗 约占整机用电总量的 15%-30%
节能方案：采用干燥机智能节能控制器取代普通干燥机控制器
节能率：30%—70%，9-12 个月收回成本
三、电机能耗 约占整机用电总量的 50%-80%
方案 A：同步伺服，将原有的异步电机+定量泵系统更换成同步伺
服+永磁同步电机
节能率：50%—80%，12-24 个月收回成本
方案 B：异步伺服，在原有异步电机+定量泵系统基础上增加异步
伺服控制系统
节能率：30%—80%，6-12 个月收回成本
四、循环水泵能耗 约占整机用电总量的 3%-5%
节能方案：采用高效节能水泵取代普通水泵
节能率：30%—70%，6-12 个月收回成本
五、ANDON 系统
具有实时监控设备生产运行状况、故障报警、统计分析、多平台实
时查询等基本功能和现场呼叫、异常记录、可视管理等高级功能，帮助
企业实现生产的透明化。
综上所述：可以提供整个注塑车间总能耗下降 50%的解决方案，且
全部投资确保在 1 年半左右收回。
1.2 注塑机红外加热圈
1、产品介绍
（1）纳米节能加热圈发热体采用新型的高分子纳米发热合金，发热效
率高达 99.8%以上；表面经远红外材料做特殊处理后，能够产生特定波
长红外线，热传导效率达 99%以上，发热和传热效率远高于传统塑胶机
械的发热圈；
（2）不仅升温快，且保温效果好，电热圈的表面温度仅为 45-70℃，对
环境温度影响小，且能有效的降低工作车间的室温 3 - 8℃，大大改善
节改前恶劣的工作环境；
（3）纳米红外节能加热圈电压 110～380V，50/60Hz；
（4）产品性能稳定，节能率高，技术先进，无任何外接设备，安装简
易，外罩采用高级不锈钢制作，美观耐用；
（5）产品保质期 2 年，正常使用寿命超过五年以上，省电环保，全部
收回投资时间在 12 个月左右；
（6）产品应用范围：挤出机、注塑机、拉丝机、吹膜机、造粒机等一
切需要用电加热的系统，产品外型可以是圆圈状、板状等任意形状；
（7）产品规格：根据用户的挤出机、注塑机、拉丝机、吹膜机等的不
同而量身定制，满足不同规格设备；
（8）直接收益：节能率 30%-80%，12 个月左右收回投资；
（9）间接收益：车间温度降低，节省降温费用；
发热圈不用频繁更换，效率提高；
工作状况优越，工作效率提高；
多项专利：国家专利号：ZL 2008 2 0049678.9
高效节能塑料加工机械加热圈
国家专利号：ZL 2009 2 0050337.8
塑料加工机械纳米红外节能加热器
国家专利号：ZL 2009 2 0050336.3
方便温度控制的塑料加工机械节能加热器
零风险：节能率低于 30%，承担所有改造费用，并恢复原工况。
高回报：约 6-9 个月收回全部投资。
降室温：环境温度降低 3℃-8℃。
2、节能原理

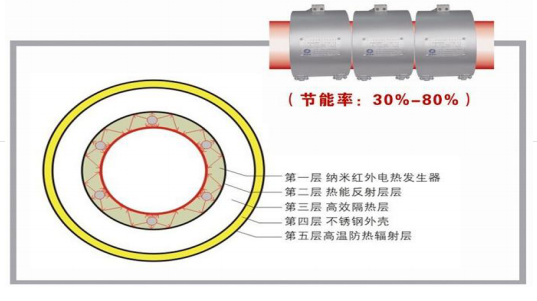

纳米红外节能电热圈结构示意图（产品以实物为准）：
突破性技术（节能原理）：
采用新型纳米红外电热发生器，电热转换率高，热效率 99%以上；
热传导：采用红外辐射传导，使得热能单向传导，有效传导到目
标对象，并且热惯性小，温控精度高。
隔热/单向传热性能：使得外表温度在 45-70℃左右，热损失少。
升温速度：纳米材料在 45 秒内可达最高温度 1000℃，可长期工
作在 750℃内。
纳米材料使用寿命：确保连续使用 5 万小时以上，并且不衰减。
产品特点：
节能：节能率 30%-80%；
环保：环境温度降低 3℃-8℃；
简单：直接替代传统的注塑机电热圈；
长寿：2 年免费质保，正常使用寿命 5 年以上；
精准：热惯性小，温控精度高；
高效：采用特制纳米红外电热发生器，传热效率远高于传统电热圈
1.3 注塑机伺服系统
1、 伺服系统节能原理
压力流量双闭环控制，可以实现压力、流量的按需供给，杜绝传统
液压系统的节能损失和溢流损失。
（1）节省了传统技术高压节流浪费的能量
注塑工艺过程一般分为锁模、射胶、溶胶、保压、冷却、开模等几
个阶段，各个阶段需要不同的压力和流量。而伺服系统凭借其超强爆发
力以及超快响应速度，配合旋转编码器以及压力传感器，可以实现压力
流量的快速按需供给，杜绝节能损失和溢流损失，达到节能目的。
（2）提高电机效率
伺服电机为高效稀土永磁同步电机，在整个注塑工艺过程都能保持
非常高的效率，相比传统鼠笼电机可省电 10%左右。
（3）节省液压油冷却系统的消耗
传统注塑机由于高压节流的存在使得油温迅速上升，导致管路软化
或漏油等问题，对液压油冷却时需要相当大的功率消耗，伺服系统可以
在不同工况下对液压油进行自然冷却。
（4）提高油泵效率
高效内啮合齿轮泵效率比原旧油泵效率高，尤其在高压低速时。
2、 同步伺服系统特点
（1）超强爆发力
最快 0.02s 响应速度；
（2）高重复精度
高响应+闭环控制=超高重复精度；
（3）高节能率
动能回收系统，上万倍调速比；
（4）转配工艺先进
系统噪声低，运行稳定；
（5）采用云管理系统
提升服务品质。
